فنر گرم پیچ و کاربردهای آن

فنر گرم پیچ یکی از انواع فنرهای صنعتی است که برای تولید فنرهای بزرگ و دارای مفتول یا میله با قطر بالا مورد استفاده قرار می گیرد. در این روش، ماده اولیه ابتدا تا دمای مناسب گرم می شود و سپس با استفاده از تجهیزات مخصوص به شکل مارپیچی یا کویلی درمی آید. پس از شکل دهی نیز عملیات حرارتی مانند سخت کاری و برگشت دادن برای رسیدن به خواص مکانیکی مورد نیاز انجام می شود. این فرآیند باعث می شود بتوان فنرهایی با ابعاد بزرگ و توان تحمل بار بالا تولید کرد؛ فنرهایی که شکل دهی آنها در حالت سرد دشوارتر است. در فنر سازی عدالت فنر، فنر گرم پیچ را می توان برای کاربردهایی طراحی کرد که در آنها تحمل بار، مقاومت در برابر خستگی، ابعاد بزرگ و عملکرد پایدار اهمیت زیادی دارد. این نوع فنر در بخش هایی مانند سیستم تعلیق خودروهای سنگین، تجهیزات ریلی، ماشین آلات معدنی، صنایع نفت و گاز و تجهیزات صنعتی مورد استفاده قرار می گیرد.

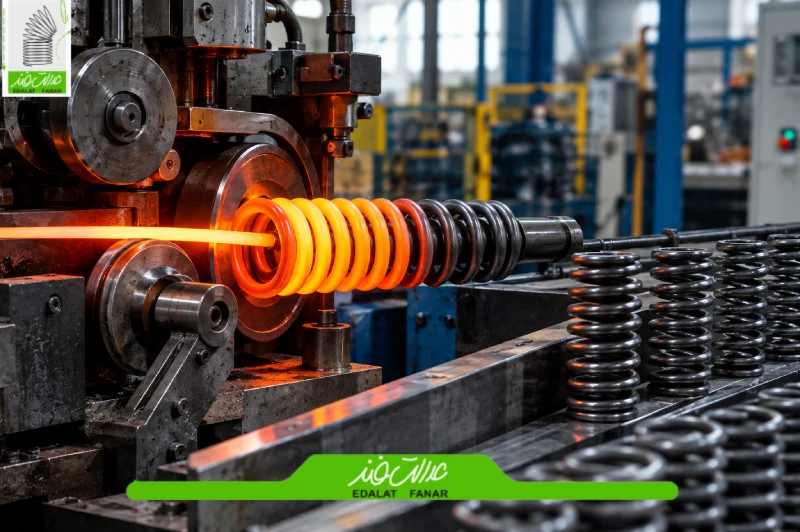

فرآیند تولید فنر گرم پیچ چگونه است؟

تولید فنر گرم پیچ تنها به پیچاندن یک میله فلزی محدود نمی شود. انتخاب ماده اولیه، دمای شکل دهی، طراحی هندسی، عملیات حرارتی و کنترل کیفیت همگی بر عملکرد نهایی فنر تاثیر دارند.به صورت کلی، فرآیند تولید شامل انتخاب ماده اولیه، گرم کردن، پیچش و شکل دهی، عملیات حرارتی، پرداخت و کنترل کیفیت است. در فرآیندهای صنعتی، فولاد مورد استفاده می تواند از گریدهای مناسب فنر انتخاب شود و بعد از شکل دهی، با عملیات سخت کاری و برگشت، استحکام و چقرمگی مورد نیاز به دست آید. یکی از مراحل مهم پس از تولید، آزمایش بار و کنترل ابعادی است. برای برخی کاربردهای حساس نیز آزمایش خستگی، شات پینینگ، بازرسی ذرات مغناطیسی و پوشش سطحی قابل استفاده است. این فرآیندها بسته به نوع فنر و شرایط کاری آن انتخاب می شوند.

تفاوت فنر گرم پیچ و فنر سرد پیچ چیست؟

مهم ترین تفاوت این دو روش، دمای شکل دهی و محدوده ابعادی فنر است. در تولید سرد، مفتول در دمای محیط یا نزدیک به آن شکل داده می شود و بیشتر برای فنرهای کوچک و متوسط کاربرد دارد. در مقابل، در روش گرم، ماده اولیه پیش از پیچش حرارت داده می شود و همین موضوع امکان شکل دهی میله های ضخیم و تولید فنرهای بزرگ را فراهم می کند.

برای مثال، منابع تخصصی تولید فنر گرم پیچ، این فرآیند را معمولا برای مقاطع بزرگ تر از حدود 12 میلی متر مناسب می دانند، در حالی که فنرهای سرد پیچ بیشتر در قطرهای پایین تر استفاده می شوند. البته این مقدار یک مرز مطلق برای همه فرآیندهای تولید نیست و انتخاب روش باید بر اساس جنس ماده، هندسه فنر، بارگذاری و تجهیزات تولید انجام شود.

کاربرد فنر گرم پیچ

فنرهای گرم پیچ به عنوان قطعات مکانیکی با ویژگی‌های منحصربه‌فرد، در جذب و تخلیه انرژی مکانیکی، ایجاد فشار و تعادل، و کنترل حرکت در انواع صنایع مختلف استفاده می‌شوند. در ادامه به کاربردهای فنر گرم پیچ در صنعت اشاره شده است.

• تعلیق خودروها: برای جذب شوک‌ها و لرزش‌های جاده، افزایش راحتی و بهبود کنترل خودرو استفاده می‌شود.
• صنعت خودروسازی: در بخش‌های مختلف خودرو مانند ترمز‌ها، گیربکس و موتور برای تعادل، فشار و جذب انرژی به کار می‌رود.
• صنعت الکترونیک: در دستگاه‌هایی که نیاز به حرکت و انعطاف دارند، مانند کیبوردها و دسته‌های بازی، برای ایجاد انعطاف و حرکت استفاده می‌شود.
• صنعت پزشکی: در تجهیزات پزشکی مانند دستگاه‌های تشخیصی و ابزارهای جراحی برای ایجاد حرکت و تنظیم استفاده می‌شود.
• ماشین‌آلات صنعتی: برای ایجاد فشار، حرکت، تنظیم و تعادل در انواع ماشین‌آلات صنعتی به کار می‌رود.
• ساعت‌ها: در موتورهای ساعت‌های مکانیکی برای تأمین انرژی حرکت ساعت مورد استفاده قرار می‌گیرد.
• صنعت ریلی: تجهیزات ریلی یکی دیگر از حوزه های مهم استفاده از فنرهای بزرگ است. واگن ها، بوژی ها، تجهیزات تعلیق و بخش هایی از سیستم جذب ضربه به قطعاتی نیاز دارند که بتوانند بارهای زیاد و بارگذاری های تکراری را تحمل کنند.
• ماشین آلات معدنی: ماشین آلات مورد استفاده در معادن معمولا در شرایط سخت، همراه با ارتعاش، ضربه، گردوغبار و بارهای سنگین فعالیت می کنند. فنرهای موجود در این تجهیزات باید بتوانند در چنین شرایطی عملکرد پایدار داشته باشند.
• صنایع نفت، گاز و پتروشیمی: در صنایع نفت، گاز و پتروشیمی نیز قطعات الاستیک در تجهیزات مختلف مورد استفاده قرار می گیرند. در این محیط ها علاوه بر تحمل بار، عواملی مانند دما، خوردگی، ارتعاش و شرایط محیطی باید در طراحی فنر در نظر گرفته شوند.

همانطور که بیان شد، فنرهای گرم پیچ به عنوان قطعات مکانیکی با ویژگی‌های منحصربه‌فرد، در صنایع مختلف کاربردهای متنوعی دارند. این فنرها در جذب و تخلیه انرژی مکانیکی، ایجاد فشار و تعادل، و کنترل حرکت نقش مهمی ایفا می‌کنند. جهت تهیه فنر سفارشی میتوانید با کارشناسان ما در تماس باشید.

چه عواملی در طراحی فنر گرم پیچ اهمیت دارند؟

انتخاب فنر گرم پیچ نباید تنها بر اساس قطر ظاهری یا اندازه آن انجام شود. فنر باید بر اساس نیرو، میزان تغییر شکل و شرایط واقعی کار طراحی شود. پارامترهایی مانند قطر میله، قطر خارجی فنر، قطر متوسط، تعداد دور، گام، طول آزاد، نوع انتهای فنر، جهت پیچش، جنس فولاد و میزان بارگذاری باید در طراحی بررسی شوند. همچنین تعداد دفعات اعمال نیرو و وجود ضربه یا ارتعاش می تواند روی طراحی نهایی تاثیر داشته باشد. شرایط محیطی نیز اهمیت دارد. اگر فنر در محیط مرطوب، خورنده یا دارای دمای بالا کار می کند، جنس و پوشش سطحی باید متناسب با آن انتخاب شود.

جنس فنر گرم پیچ چیست؟

برای تولید فنر گرم پیچ معمولا از فولادهای فنری و آلیاژی مناسب استفاده می شود. انتخاب جنس به میزان بار، مقاومت خستگی، دمای کاری و شرایط محیطی بستگی دارد. در تولید صنعتی، آلیاژهایی مانند 5160H، 51B60H، SAE 9254، SAE 9259، SAE 4140 و SAE 6150 در میان مواد مورد استفاده برای فنرهای گرم پیچ قرار دارند. با این حال، انتخاب گرید مناسب باید بر اساس مشخصات پروژه و استاندارد مورد نیاز انجام شود و نمی توان یک جنس را برای تمام کاربردها مناسب دانست.

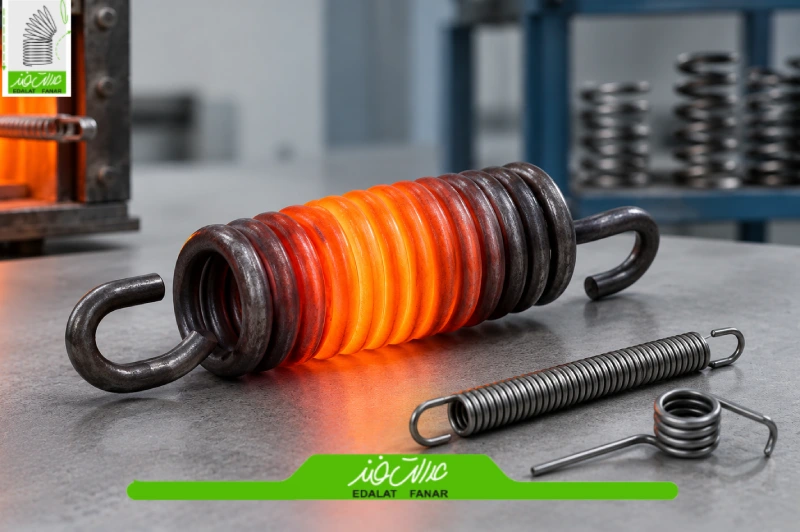

انواع فنرهای گرم پیچ

فنر گرم پیچ به انواع مختلفی تقسیم می‌شود که هر کدام کاربردها و ویژگی‌های خاص خود را دارند. این موارد شامل فنر پیچشی ساده، فنر پیچشی کیپ، فنر پیچشی گام دار و فنرهای پیچشی دوقلو هستند. فنر پیچشی ساده ترکیبی از دو نوع فنر ساخته شده است. فنر پیچشی کیپ دارای حلقه‌های کاملاً چسبیده به هم است. فنر پیچشی گام دار فنری است که اصطکاک بین حلقه‌های آن حذف شده است. فنر پیچشی دوقلو دارای دو حلقه است که به صورت موازی به هم وصل شده‌اند و برای کاربردهای مختلف در صنایع ماشین‌ها، لوله‌های درب، گیره‌ها و اهرم‌ها استفاده می‌شود.

• فنر پیچشی ساده: ترکیبی از دو نوع فنر پیچشی گام دار و فنر پیچشی یکی.
• فنر پیچشی کیپ: دارای حلقه‌های کاملاً چسبیده به هم.
• فنر پیچشی گام دار: فنری که اصطکاک بین حلقه‌های آن حذف شده است.
• فنر پیچشی دوقلو: دارای دو حلقه موازی که به هم وصل شده‌اند.

خرید فنر گرم پیچ از عدالت فنر

برای خرید یا سفارش فنر گرم پیچ، ابتدا باید مشخصات فنی کاربرد به صورت دقیق بررسی شود. فنری که برای سیستم تعلیق یک خودروی سنگین طراحی می شود، لزوما برای یک ماشین صنعتی یا تجهیز معدنی مناسب نیست. عدالت فنر با تمرکز بر تولید و تامین انواع فنرهای صنعتی می تواند فرآیند انتخاب فنر را بر اساس کاربرد، ابعاد، نیروی مورد نیاز و شرایط کاری بررسی کند. برای سفارش فنر گرم پیچ نیز بهتر است اطلاعات فنی قطعه و محل استفاده در اختیار کارشناسان قرار گیرد تا مشخصات محصول متناسب با نیاز پروژه تعیین شود.

جمع بندی

فنر گرم پیچ به عنوان یکی از انواع مهم فنرهای پیچشی با قابلیت ذخیره و تخلیه انرژی مکانیکی، در صنایع مختلف از جمله خودروسازی، الکترونیک و پزشکی کاربرد فراوان دارد. این فنرها به دلیل مقاومت و انعطاف‌پذیری بالا، بهبود عملکرد و کارایی تجهیزات را تضمین می‌کنند. انواع مختلف فنر گرم پیچ شامل فنر پیچشی ساده، کیپ، گام دار و دوقلو، هر کدام با ویژگی‌ها و کاربردهای خاص خود، پاسخگوی نیازهای متنوع صنعتی هستند. با توجه به هزینه نسبتاً پایین، این فنرها به راحتی قابل تعویض و تعمیر هستند و در افزایش بهره‌وری و ایمنی نقش مهمی ایفا می‌کنند. انواع فنر گرم پیچ را می توانید از سایت عدالت فنر تهیه کنید.

سوالات متداول

• چه تفاوتی بین فنر گرم پیچ و سایر انواع فنرها وجود دارد؟

فنر گرم پیچ یک نوع فنر پیچشی است که با روش گرم پیچیدن تولید می‌شود. این روش باعث می‌شود فنر استحکام و قدرت بیشتری نسبت به فنرهای کششی و فشاری داشته باشد. فنرهای گرم پیچ معمولاً در کاربردهایی که نیاز به حمل بار و ایجاد نیروی پیچشی است، مورد استفاده قرار می‌گیرند.

• چه موادی برای ساخت فنر گرم پیچ استفاده می‌شود؟

این فنرها معمولاً از فولاد یا آلیاژهای فولادی ساخته می‌شوند تا مقاومت و انعطاف‌پذیری بالایی داشته باشند.

• کاربردهای اصلی فنر گرم پیچ کدام‌اند؟

این فنرها در تعلیق خودروها، تجهیزات صنعتی، دستگاه‌های الکترونیکی، و تجهیزات پزشکی به کار می‌روند.

• انواع مختلف فنر گرم پیچ چیست؟

انواع فنر گرم پیچ شامل فنر پیچشی ساده، فنر پیچشی کیپ، فنر پیچشی گام دار، و فنر پیچشی دوقلو هستند.
