تنش در فنر یکی از مهم ترین پارامترهایی است که عملکرد، طول عمر و ایمنی یک فنر را تعیین می کند. هر زمان که نیرویی به فنر وارد می شود، در ساختار آن تنش ایجاد خواهد شد. اگر مقدار این تنش از حد مجاز بیشتر باشد، فنر به تدریج خاصیت ارتجاعی خود را از دست می دهد، دچار تغییر شکل دائمی می شود یا حتی ممکن است بشکند. به همین دلیل محاسبه صحیح تنش، یکی از اولین مراحل طراحی و تولید انواع فنرهای صنعتی محسوب می شود. اگر قصد سفارش یا خرید فنر صنعتی را دارید، آشنایی با نحوه محاسبه تنش به شما کمک می کند تا محصولی متناسب با شرایط کاری خود انتخاب کنید. در مجموعه عدالت فنر تمامی فنرها بر اساس محاسبات مهندسی و مشخصات فنی پروژه طراحی و تولید می شوند تا علاوه بر عملکرد مناسب، طول عمر بالایی نیز داشته باشند. در ادامه با مفهوم تنش در فنر، عوامل موثر بر آن و روش های محاسبه این پارامتر مهم آشنا می شوید.
به زبان ساده، تنش مقدار نیروی داخلی ایجاد شده در یک قطعه بر اثر اعمال بار خارجی است. زمانی که فنر تحت فشار، کشش یا پیچش قرار می گیرد، نیرو در تمام سطح مقطع آن توزیع شده و باعث ایجاد تنش می شود.در واقع هرچه نیروی وارد شده بیشتر باشد، میزان تنش نیز افزایش پیدا می کند. البته تنها مقدار نیرو تعیین کننده نیست و عواملی مانند قطر مفتول، قطر فنر، تعداد حلقه ها، جنس مفتول و نوع طراحی نیز بر مقدار تنش تاثیر مستقیم دارند. در طراحی اصولی، هدف این است که مقدار تنش همیشه کمتر از حد مجاز آلیاژ انتخاب شده باقی بماند تا فنر بتواند میلیون ها بار بدون آسیب دیدگی کار کند.
بسیاری تصور می کنند اگر فنر از جنس مناسبی ساخته شود، دیگر نیازی به محاسبات مهندسی نیست. در حالی که حتی بهترین آلیاژها نیز اگر تحت تنش بیش از حد قرار بگیرند، عمر بسیار کوتاهی خواهند داشت.محاسبه تنش به مهندسان کمک می کند تا قبل از تولید، عملکرد فنر را پیش بینی کرده و ابعاد مناسب را انتخاب کنند. این موضوع علاوه بر افزایش ایمنی، باعث کاهش هزینه های تعمیر و نگهداری نیز می شود. مهم ترین دلایل اهمیت محاسبه تنش عبارت اند از:
نوع تنش ایجاد شده به شکل فنر و نوع نیروی وارد شده بستگی دارد. هر فنر بسته به کاربرد خود، تحت نوع خاصی از تنش قرار می گیرد.
آیا می دانستید فنر کششی برای جذب و ذخیره انرژی در هنگام کشیده شدن طراحی شده و به همین دلیل در درب ها، تجهیزات صنعتی، ماشین آلات و سیستم های مکانیکی کاربرد گسترده ای دارد؟
مقدار تنش تنها به نیروی وارد شده وابسته نیست. حتی دو فنر که از یک جنس ساخته شده اند، ممکن است تحت یک بار یکسان تنش متفاوتی را تجربه کنند. مهم ترین عوامل موثر بر تنش عبارت اند از:
قطر مفتول: قطر مفتول یکی از مهم ترین عوامل تعیین کننده میزان تنش است. هرچه قطر مفتول بیشتر باشد، مقاومت فنر در برابر نیرو افزایش یافته و مقدار تنش کاهش پیدا می کند.
قطر متوسط فنر: با افزایش قطر فنر، بازوی گشتاور نیز افزایش پیدا می کند و در نتیجه تنش برشی بیشتر خواهد شد. به همین دلیل نسبت بین قطر فنر و قطر مفتول اهمیت زیادی دارد.
مقدار نیروی وارد شده: بدیهی است که هرچه بار اعمال شده بیشتر باشد، مقدار تنش نیز افزایش پیدا می کند. اگر این نیرو از مقدار طراحی شده بیشتر شود، فنر وارد ناحیه پلاستیک شده و دیگر به حالت اولیه باز نخواهد گشت.
جنس مفتول: هر آلیاژ مقاومت مشخصی در برابر تنش دارد. برای مثال فولادهای کروم سیلیسیم یا کروم وانادیوم نسبت به فولادهای معمولی، تنش بیشتری را تحمل می کنند و برای کاربردهای سنگین مناسب تر هستند.
عملیات حرارتی: عملیات حرارتی صحیح باعث افزایش استحکام و مقاومت خستگی فنر می شود. فنری که عملیات حرارتی استاندارد روی آن انجام نشده باشد، حتی اگر از بهترین مواد اولیه ساخته شده باشد، عملکرد مطلوبی نخواهد داشت.
کیفیت ساخت: دقت در پیچش مفتول، یکنواخت بودن حلقه ها، کیفیت سطح و انجام عملیات شات پینینگ نیز بر مقدار تنش و طول عمر فنر تاثیر قابل توجهی دارند.

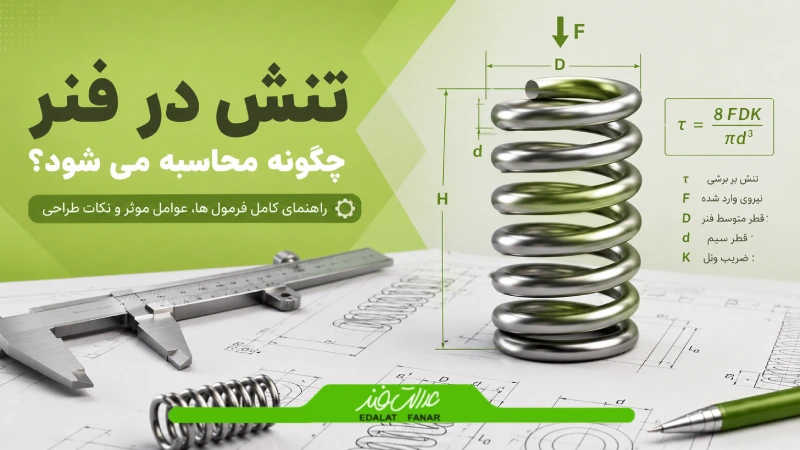

در طراحی فنرهای مارپیچی، برای محاسبه تنش برشی از رابطه زیر استفاده می شود:
τ = (8FD) / (πd³)
که در آن:
τ = تنش برشی (MPa)
F = نیروی وارد شده (N)
D = قطر متوسط فنر (mm)
d = قطر مفتول (mm)
این رابطه پایه ای ترین فرمول محاسبه تنش در فنرهای فشاری است و در بسیاری از محاسبات مهندسی مورد استفاده قرار می گیرد. البته در طراحی های دقیق تر، تنها استفاده از این فرمول کافی نیست و باید اثر انحنای مفتول نیز در نظر گرفته شود.
یکی از مهم ترین پارامترهایی که در طراحی فنرهای مارپیچی مورد استفاده قرار می گیرد، ضریب وال (Wahl Factor) است. این ضریب برای اصلاح تنش ناشی از انحنای مفتول استفاده می شود و باعث می شود مقدار تنش واقعی با دقت بیشتری محاسبه شود. اگر این ضریب در محاسبات لحاظ نشود، مقدار تنش کمتر از مقدار واقعی به دست خواهد آمد و احتمال طراحی نادرست فنر افزایش پیدا می کند. به همین دلیل تقریبا تمام نرم افزارهای طراحی فنر و استانداردهای مهندسی از ضریب وال در محاسبات خود استفاده می کنند.
آیا می دانستید فنر فرم دار برخلاف فنرهای معمولی می تواند در شکل های سفارشی و متناسب با نیاز هر قطعه تولید شود و در صنایع خودرو، تجهیزات صنعتی و سیستم های مکانیکی کاربرد گسترده ای دارد؟
یکی از مهم ترین عواملی که طول عمر فنر را تعیین می کند، میزان تنش ایجاد شده در هنگام کار است. هرچه تنش به مقاومت نهایی آلیاژ نزدیک تر باشد، احتمال خستگی، ایجاد ترک و شکستگی افزایش پیدا می کند. بسیاری از فنرهای صنعتی میلیون ها بار تحت بارگذاری و آزادسازی قرار می گیرند. اگر در طراحی، مقدار تنش از حد مجاز بیشتر باشد، ممکن است فنر در مدت کوتاهی دچار افت عملکرد شود. به همین دلیل مهندسان همیشه تلاش می کنند فنر در محدوده تنش ایمن کار کند تا عمر مفید آن افزایش یابد. در کاربردهایی مانند سیستم تعلیق خودرو، تجهیزات پزشکی، ماشین آلات صنعتی و صنایع نفت و گاز، محاسبه صحیح تنش نقش بسیار مهمی در جلوگیری از توقف تجهیزات و کاهش هزینه های تعمیرات دارد.
گاهی اوقات فنر از نظر طراحی کاملا استاندارد است، اما شرایط بهره برداری باعث افزایش تنش و کاهش عمر آن می شود. شناخت این عوامل می تواند از بسیاری از خرابی های زودرس جلوگیری کند.
برخی از مهم ترین عوامل عبارت اند از:
هر یک از این عوامل می توانند باعث شوند مقدار تنش واقعی از مقدار پیش بینی شده بیشتر شود و در نتیجه عمر مفید فنر کاهش پیدا کند.
در بسیاری از پروژه های صنعتی، هدف طراح تنها ساخت یک فنر نیست، بلکه طراحی فنری است که بتواند سال ها بدون افت عملکرد کار کند. برای رسیدن به این هدف، روش های مختلفی برای کاهش تنش در فنر وجود دارد. از رایج ترین راهکارها می توان به افزایش قطر مفتول، کاهش قطر متوسط فنر، انتخاب آلیاژهای مقاوم تر، انجام عملیات حرارتی استاندارد و استفاده از فرآیند شات پینینگ اشاره کرد. همچنین طراحی صحیح تعداد حلقه ها و انتخاب ضریب فنر مناسب نیز تاثیر قابل توجهی بر کاهش تنش خواهد داشت. در پروژه های حساس، استفاده از ضریب ایمنی مناسب نیز اهمیت زیادی دارد. این ضریب باعث می شود فنر حتی در شرایطی که بارگذاری از مقدار معمول بیشتر است، همچنان عملکرد مطمئنی داشته باشد.
اگرچه فرمول های محاسبه تنش در منابع مختلف در دسترس هستند، اما طراحی یک فنر مناسب تنها با دانستن این روابط امکان پذیر نیست. انتخاب جنس مفتول، تعیین ضریب فنر، بررسی شرایط کاری، تعداد سیکل های بارگذاری، ضریب ایمنی و استانداردهای طراحی همگی نیازمند دانش مهندسی و تجربه عملی هستند. به همین دلیل در پروژه های صنعتی، بهتر است طراحی و محاسبه فنر توسط مجموعه های تخصصی انجام شود تا محصول نهایی از نظر عملکرد، ایمنی و طول عمر، پاسخگوی نیاز پروژه باشد.
تنش یکی از مهم ترین پارامترهای طراحی فنر است که تاثیر مستقیمی بر عملکرد، دوام و ایمنی این قطعه دارد. محاسبه صحیح تنش به مهندسان کمک می کند تا با انتخاب مناسب ابعاد، جنس مفتول و روش تولید، فنری طراحی کنند که در شرایط کاری مختلف عملکردی پایدار داشته باشد. همچنین استفاده از عواملی مانند ضریب وال، ضریب ایمنی، عملیات حرارتی استاندارد و تحلیل های مهندسی، نقش مهمی در افزایش عمر مفید فنر و جلوگیری از خرابی های زودرس ایفا می کند. در عدالت فنر، طراحی و تولید انواع فنرهای صنعتی بر اساس محاسبات مهندسی، استانداردهای روز و نیاز واقعی هر پروژه انجام می شود. اگر برای انتخاب یا سفارش فنر به مشاوره تخصصی نیاز دارید، کارشناسان عدالت فنر آماده هستند تا مناسب ترین راهکار را متناسب با شرایط کاری تجهیزات شما ارائه دهند.
اگر برای انتخاب یا سفارش فنر به مشاوره تخصصی نیاز دارید، کارشناسان عدالت فنر آماده هستند تا مناسب ترین راهکار را متناسب با شرایط کاری تجهیزات شما ارائه دهند.
همین حالا با ما تماس بگیرید: ۰۲۱۵۶۲۳۱۸۰۸
تنش در فنر نیروی داخلی ایجاد شده در اثر اعمال بار خارجی است که بر عملکرد، استحکام و طول عمر فنر تاثیر مستقیم دارد.
مقدار نیروی وارد شده، قطر مفتول، قطر متوسط فنر، جنس آلیاژ و کیفیت ساخت از مهم ترین عوامل موثر بر میزان تنش هستند.
خیر. محاسبه تنش در طراحی انواع فنرها از جمله فنرهای خودرو، تجهیزات پزشکی، لوازم خانگی و ماشین آلات صنعتی اهمیت دارد، اما در کاربردهای صنعتی به دلیل حساسیت بیشتر، با دقت بالاتری انجام می شود.
محاسبه صحیح تنش باعث انتخاب ابعاد مناسب، جلوگیری از شکستگی، افزایش عمر مفید فنر، کاهش هزینه های تعمیرات و بهبود عملکرد تجهیزات می شود.
