فنرهای سایز میکرو قطعات مکانیکی کوچکی هستند که برای ایجاد نیروی کنترل شده، بازگرداندن قطعات به موقعیت اولیه، جذب حرکت یا حفظ فشار در مجموعه های بسیار ظریف استفاده می شوند. این فنرها در تجهیزاتی کاربرد دارند که فضای نصب محدود است و عملکرد دستگاه به دقت حرکت و نیروی وارد شده وابستگی دارد. از ابزارهای پزشکی و تجهیزات آزمایشگاهی گرفته تا قطعات الکترونیکی، حسگرها و ماشین آلات دقیق، فنرهای میکرو می توانند نقش مهمی در عملکرد صحیح مجموعه ایفا کنند. در انتخاب این قطعات، تنها کوچک بودن ابعاد اهمیت ندارد؛ قطر سیم، قطر خارجی فنر، طول آزاد، تعداد حلقه ها، جنس، میزان فشردگی و نیروی مورد نیاز باید با شرایط کاری هماهنگ باشند. فنرسازی عدالت فنر با تمرکز بر شناخت انواع فنر و کاربردهای صنعتی آن ها، در این مقاله به بررسی نقش فنرهای سایز میکرو در صنایع مختلف و نکات مهم انتخاب آن ها می پردازد.
فنر میکرو یا فنر بسیار کوچک، نوعی فنر با ابعاد فشرده است که برای استفاده در مکانیزم های ظریف و محدود طراحی می شود. این فنرها از نظر عملکرد تفاوت بنیادی با فنرهای معمولی ندارند؛ تفاوت اصلی در ابعاد، دقت ساخت، تلرانس های مورد نیاز و حساسیت عملکرد آن هاست. در بسیاری از کاربردها، تغییرات بسیار کوچک در ابعاد یا نیروی فنر می تواند بر عملکرد نهایی دستگاه تاثیر بگذارد. برای فنرهای میکرو، یک اندازه واحد و مورد توافق برای تمام کاربردها وجود ندارد. در برخی محصولات، قطر سیم و قطر خارجی فنر به کسری از میلی متر می رسد؛ اما معیار مناسب بودن یک قطعه، مشخصات طراحی و نیاز واقعی دستگاه است، نه صرفا عنوان میکرو. فنر سایز میکرو می تواند بر اساس عملکرد به چند گروه تقسیم شود. فنر فشاری هنگام وارد شدن نیرو کوتاه می شود و پس از برداشتن نیرو تمایل دارد به طول اولیه بازگردد. فنر کششی برای تحمل نیروی کشش و بازگرداندن اجزا به موقعیت مورد نظر استفاده می شود. فنر پیچشی نیز در برابر چرخش مقاومت ایجاد می کند و می تواند حرکت چرخشی را کنترل یا قطعه را به وضعیت اولیه برگرداند.

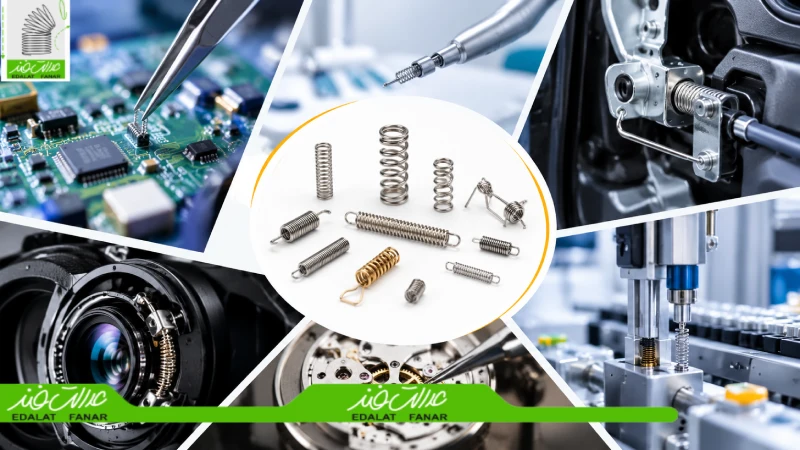

فنرهای میکرو در صنایع گوناگون به کار می روند، زیرا بسیاری از محصولات مدرن به مکانیزم های کوچک، سبک و دقیق نیاز دارند. انتخاب نوع فنر به نحوه حرکت قطعات، مقدار نیرو، تعداد دفعات عملکرد و شرایط محیطی بستگی دارد.

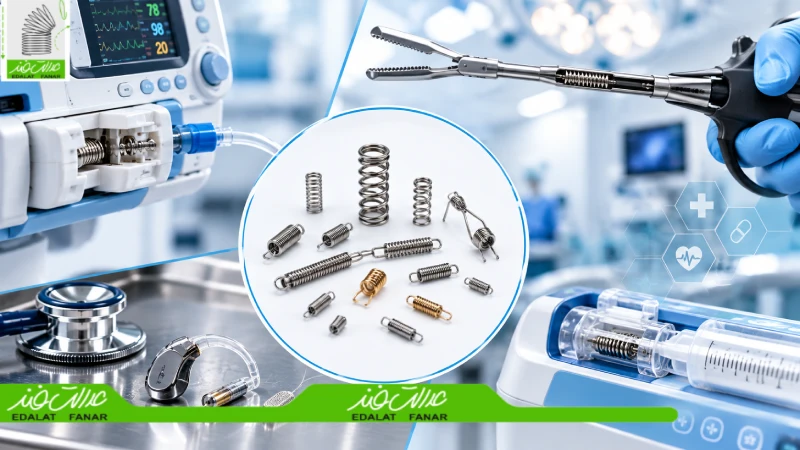

تجهیزات پزشکی یکی از حوزه های مهم استفاده از فنرهای میکرو هستند. در بسیاری از ابزارهای پزشکی، اجزای مکانیکی باید در فضای محدود حرکت کنند و نیروی مشخصی را به صورت کنترل شده اعمال کنند. فنرهای کوچک می توانند در مکانیزم های برگشت، کنترل حرکت، نگهداری قطعات و عملکرد برخی ابزارهای تشخیصی یا درمانی نقش داشته باشند.برای مثال، برخی ابزارهای نمونه گیری خون، دستگاه های اندازه گیری، تجهیزات تزریق و ابزارهای جراحی از فنرهای کوچک در بخش های مکانیکی خود استفاده می کنند. در این دستگاه ها، نیروی فنر باید متناسب با طراحی محصول باشد تا حرکت مورد انتظار ایجاد شود و عملکرد قطعه تحت تاثیر تغییرات ناخواسته قرار نگیرد. در کاربردهای پزشکی، انتخاب جنس و کیفیت ساخت اهمیت ویژه ای دارد. مقاومت در برابر خوردگی، سازگاری با فرآیندهای تمیزکاری یا استریل سازی و ثبات عملکرد در طول استفاده باید متناسب با الزامات دستگاه بررسی شوند. البته استفاده از یک فنر در تجهیزات پزشکی به تنهایی به معنی تایید پزشکی یا استریل بودن آن نیست؛ الزامات هر محصول باید به صورت جداگانه احراز شوند.
قطعات الکترونیکی کوچک برای ایجاد اتصال مطمئن، کنترل حرکت کلیدها و حفظ فشار در بخش های مختلف به مکانیزم های ظریف نیاز دارند. فنرهای میکرو در برخی کلیدها، اتصالات الکتریکی، تجهیزات ارتباطی و مجموعه های الکترونیکی به کار می روند.در بعضی اتصالات، فنر وظیفه ایجاد نیروی تماس بین دو بخش را بر عهده دارد. اگر این نیرو کمتر از مقدار مورد نیاز باشد، ممکن است تماس پایدار برقرار نشود؛ اگر هم بیش از حد باشد، می تواند به قطعات ظریف فشار وارد کند. به همین دلیل، مشخصات فنر باید با طراحی اتصال و شرایط استفاده هماهنگ باشد.در کلیدهای کوچک و مکانیزم های کنترلی نیز فنر می تواند باعث بازگشت دکمه به موقعیت اولیه شود. عملکرد مناسب این قطعه بر حس فشردن کلید، میزان نیروی مورد نیاز کاربر و ثبات عملکرد مجموعه تاثیر می گذارد.
در خودروها، علاوه بر فنرهای بزرگ سیستم تعلیق، تعداد زیادی قطعه کوچک و دقیق وجود دارد که برای عملکرد خود به فنر نیاز دارند. فنرهای میکرو ممکن است در کلیدها، قفل ها، حسگرها، مکانیزم های داخلی، تجهیزات کنترلی و برخی اتصالات الکتریکی استفاده شوند.برای مثال، در بعضی مکانیزم های قفل و بازکننده، فنر کوچک به بازگشت قطعه متحرک کمک می کند. در کلیدهای کنترلی نیز می تواند حرکت دکمه را کنترل کند و پس از برداشتن فشار، آن را به موقعیت اولیه برگرداند. در این کاربردها، تکرارپذیری عملکرد و مقاومت در برابر ارتعاش اهمیت زیادی دارد. شرایط محیطی خودرو نیز در انتخاب فنر موثر است. تغییرات دما، لرزش مداوم، رطوبت و احتمال تماس با مواد خورنده می توانند بر عمر قطعه تاثیر بگذارند. بنابراین جنس، عملیات حرارتی و طراحی فنر باید متناسب با محل نصب و شرایط واقعی کار انتخاب شوند.
ساعت ها و ابزارهای اندازه گیری دقیق به قطعاتی نیاز دارند که بتوانند حرکت های کوچک را کنترل کنند. در برخی مکانیزم های ساعت سازی، ابزارهای اپتیکی، تجهیزات اندازه گیری و دستگاه های دقیق، فنرهای کوچک برای ایجاد نیروی بازگشت، حفظ فشار یا کنترل حرکت مورد استفاده قرار می گیرند. در این تجهیزات، حتی تغییر جزئی در نیروی فنر یا ابعاد آن می تواند بر عملکرد مجموعه تاثیر بگذارد. از این رو، تکرارپذیری مشخصات و کنترل دقیق ابعاد در فرآیند ساخت اهمیت زیادی دارد. البته همه ابزارهای دقیق از یک نوع فنر استفاده نمی کنند. نوع فنر باید بر اساس مکانیزم دستگاه، جهت نیرو، دامنه حرکت و دقت مورد نیاز تعیین شود.
سامانه های رباتیک و خطوط تولید خودکار از قطعات مکانیکی کوچک برای کنترل حرکت، نگهداری اجزا و بازگرداندن مکانیزم ها به موقعیت مشخص استفاده می کنند. فنرهای میکرو می توانند در گیره های ظریف، عملگرهای کوچک، مکانیزم های تنظیم موقعیت و تجهیزات مونتاژ دقیق به کار روند.برای مثال، در یک گیره کوچک، فنر ممکن است نیروی لازم برای نگه داشتن قطعه یا بازگشت فک متحرک را فراهم کند. در مکانیزم های خودکار نیز فنر می تواند به بازگرداندن یک بخش پس از انجام عملیات کمک کند. این عملکرد زمانی اهمیت بیشتری پیدا می کند که دستگاه باید چرخه های کاری متعددی را با شرایط مشابه تکرار کند.در انتخاب فنر برای اتوماسیون صنعتی، تعداد چرخه های کاری، سرعت حرکت، مقدار بار و احتمال خستگی ماده باید بررسی شوند. استفاده از فنر نامتناسب ممکن است باعث تغییر نیروی عملکرد یا کاهش عمر مکانیزم شود.
تجهیزات آزمایشگاهی در بسیاری از موارد به حرکت های کنترل شده و مکانیزم های کوچک نیاز دارند. فنرهای میکرو ممکن است در برخی ابزارهای نمونه گیری، تجهیزات اندازه گیری، نگهدارنده ها، مکانیزم های بازگشت و دستگاه های دارای اجزای متحرک استفاده شوند.در این تجهیزات، نیروی فنر باید با حساسیت دستگاه سازگار باشد. نیروی بیش از اندازه ممکن است به قطعه یا نمونه فشار وارد کند و نیروی کمتر از مقدار لازم نیز می تواند مانع حرکت صحیح مکانیزم شود.علاوه بر نیروی فنر، شرایط محیطی و روش تمیزکاری دستگاه نیز باید در نظر گرفته شوند. در محیط هایی که رطوبت یا مواد شیمیایی وجود دارد، انتخاب متریال مناسب می تواند در حفظ عملکرد قطعه موثر باشد.
بسیاری از وسایل روزمره از مکانیزم های کوچک استفاده می کنند که ممکن است یک فنر میکرو در آن ها وجود داشته باشد. خودکارهای فشاری، قفل های کوچک، برخی اسباب بازی ها، ابزارهای دستی ظریف و مکانیزم های باز و بسته شونده نمونه هایی از این کاربردها هستند.در خودکار فشاری، فنر به حرکت و بازگشت بخش داخلی کمک می کند. در قفل های کوچک نیز فنر می تواند نیروی لازم برای برگشت زبانه یا قطعه متحرک را فراهم کند. اگرچه این قطعات ساده به نظر می رسند، عملکرد صحیح آن ها به تناسب ابعاد، نیروی فنر و کیفیت ساخت وابسته است. در این گروه از محصولات، قیمت نهایی، فضای قابل استفاده و تعداد دفعات عملکرد نیز بر طراحی و انتخاب فنر اثر می گذارند.

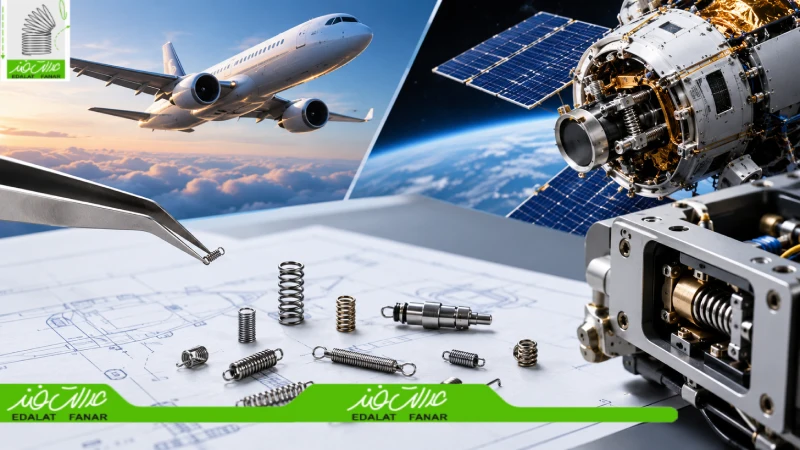

در برخی تجهیزات هوافضا و سامانه های تخصصی، محدودیت وزن و فضا در کنار نیاز به عملکرد قابل اطمینان اهمیت زیادی دارد. فنرهای کوچک می توانند در مکانیزم های کنترلی، تجهیزات اندازه گیری، اتصالات و مجموعه های مکانیکی دقیق استفاده شوند.این کاربردها معمولا به بررسی دقیق تری از مقاومت مکانیکی، خستگی، تغییرات دما، خوردگی و شرایط عملیاتی نیاز دارند. مشخصات مورد نیاز به محل نصب و الزامات طراحی وابسته است و نمی توان هر فنر میکرویی را برای استفاده در تجهیزات هوافضا مناسب دانست. در پروژه های حساس، انتخاب متریال، فرآیند تولید و روش های کنترل کیفیت باید با استانداردها و الزامات فنی همان پروژه هماهنگ باشند.

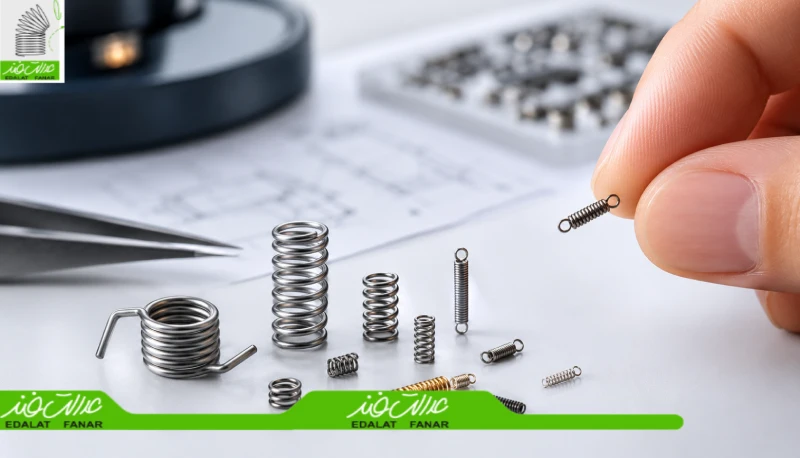

فنرهای میکرو از نظر شکل و نحوه عملکرد تنوع زیادی دارند. انتخاب نوع مناسب به این بستگی دارد که دستگاه به نیروی فشاری، کششی یا گشتاور نیاز دارد.
|
نوع فنر میکرو |
نحوه عملکرد |
نمونه کاربرد |
|
فنر فشاری میکرو |
با وارد شدن نیرو کوتاه می شود و پس از برداشتن نیرو به بازگشت تمایل دارد |
کلیدها، تجهیزات اندازه گیری و مکانیزم های برگشت |
|
فنر کششی میکرو |
در برابر کشیده شدن مقاومت می کند |
قفل های کوچک، مکانیزم های کششی و اجزای متحرک |
|
فنر پیچشی میکرو |
در برابر چرخش گشتاور ایجاد می کند |
لولاهای کوچک، اهرم ها و مکانیزم های بازگشت چرخشی |
|
فنر تخت یا قطعات فنری ظریف |
با تغییر شکل کنترل شده نیروی بازگشت یا نگهداری ایجاد می کند |
اتصالات، گیره ها و مکانیزم های فشرده |
این دسته بندی کلی است و طراحی های ویژه دیگری نیز وجود دارند. برای مثال، بعضی فنرها با شکل مخروطی یا هندسه سفارشی ساخته می شوند تا در فضای مشخصی قرار بگیرند یا ویژگی نیرویی مورد نیاز را تامین کنند.
کوچک بودن ابعاد باعث می شود کنترل جزئیات ساخت فنر اهمیت بیشتری پیدا کند. در یک قطعه بسیار کوچک، خطای ابعادی محدود نیز می تواند نسبت قابل توجهی از اندازه کل را تشکیل دهد. به همین دلیل، طراحی و تولید این فنرها باید بر اساس مشخصات دقیق و روش های کنترل متناسب با اندازه قطعه انجام شود.
قطر سیم، قطر خارجی، طول آزاد و تعداد حلقه ها بر رفتار فنر تاثیر دارند. این مشخصات باید با فضای نصب و نیروی مورد نیاز هماهنگ باشند. پیش از سفارش، ارائه نقشه فنی یا نمونه قطعه می تواند به روشن شدن ابعاد مورد انتظار کمک کند.
فنرهای میکرو ممکن است با فولادهای فنری، فولاد زنگ نزن یا آلیاژهای ویژه ساخته شوند. انتخاب ماده به نیروی مورد نیاز، مقاومت در برابر خوردگی، دمای کاری، خاصیت مغناطیسی مورد نیاز و شرایط محیطی بستگی دارد. هیچ ماده ای برای همه کاربردها بهترین انتخاب نیست.
فنر باید در محدوده کاری طراحی شده عملکرد قابل قبولی داشته باشد. فشرده کردن بیش از حد فنر یا وارد کردن نیرویی فراتر از محدوده طراحی ممکن است باعث تغییر شکل دائمی یا کاهش عمر آن شود. در فنرهای میکرو، تعیین نیروی کاری و مقدار حرکت مورد نیاز اهمیت ویژه ای دارد.
اگر فنر در هر چرخه کاری فشرده، کشیده یا پیچانده شود، باید مقاومت آن در برابر خستگی بررسی شود. عمر واقعی به جنس، تنش کاری، هندسه، کیفیت ساخت و شرایط استفاده وابسته است. بنابراین صرفا کوچک بودن فنر یا استفاده از سیم با استحکام بالا، عمر طولانی آن را تضمین نمی کند.
در کاربردهای دقیق، اندازه گیری ابعاد و نیروی فنر باید با روش مناسب انجام شود. کنترل قطر، طول، شکل حلقه ها و مشخصات عملکردی می تواند به یکنواختی قطعات تولیدی کمک کند. سطح کنترل مورد نیاز نیز باید با حساسیت دستگاه و الزامات پروژه متناسب باشد.
برای انتخاب فنر میکرو، ابتدا باید مشخص شود که فنر در کدام بخش دستگاه نصب می شود و چه وظیفه ای دارد. اگر فنر برای بازگرداندن یک قطعه استفاده می شود، مقدار حرکت و نیروی برگشت اهمیت دارد؛ اگر برای حفظ تماس الکتریکی به کار می رود، نیروی تماس و شرایط اتصال نیز باید بررسی شوند. پیش از سفارش، بهتر است اطلاعات زیر آماده باشند:
اگر نقشه فنی در دسترس نیست، می توان اطلاعات اولیه را از روی نمونه قطعه یا طراحی مجموعه استخراج کرد؛ اما اندازه گیری و تایید نهایی باید با توجه به حساسیت کاربرد انجام شود. برای کاربردهای پزشکی، هوافضا یا تجهیزات حساس نیز لازم است الزامات استاندارد و تاییدیه های مورد نیاز از ابتدا مشخص باشند.
مهم ترین مزیت فنرهای میکرو، امکان ایجاد نیروی مکانیکی کنترل شده در فضای محدود است. این ویژگی به طراحان اجازه می دهد مکانیزم های کوچک تر و فشرده تری بسازند، بدون آنکه عملکرد فنر از طراحی دستگاه حذف شود.از دیگر مزایای بالقوه این قطعات می توان به امکان تنظیم نیروی کاری متناسب با نیاز دستگاه، قابلیت استفاده در مکانیزم های متحرک کوچک و امکان طراحی سفارشی اشاره کرد. البته دستیابی به این مزایا به طراحی صحیح و تناسب فنر با شرایط کاری بستگی دارد.از طرف دیگر، ساخت و کنترل فنرهای بسیار کوچک ممکن است به تجهیزات دقیق تر و روش های اندازه گیری تخصصی نیاز داشته باشد. به همین دلیل، هزینه تولید آن ها همیشه کمتر از فنرهای بزرگ تر نیست و باید بر اساس ابعاد، تیراژ، جنس و الزامات کیفی بررسی شود.
انتخاب فنر مناسب، چه در ابعاد میکرو و چه در اندازه های بزرگ تر، به شناخت عملکرد مورد نیاز و شرایط نصب وابسته است. در فنرهای میکرو، این موضوع اهمیت بیشتری دارد؛ زیرا ابعاد محدود و حساسیت مکانیزم می توانند تاثیر قابل توجهی بر عملکرد نهایی داشته باشند. اگر برای یک دستگاه صنعتی یا مکانیزم دقیق به فنر سایز میکرو نیاز دارید، پیش از سفارش مشخصات فنی، ابعاد، نیروی کاری و شرایط محیطی را تعیین کنید. عدالت فنر می تواند مرجع بررسی انواع فنرهای صنعتی و آشنایی با معیارهای انتخاب آن ها باشد. برای تصمیم گیری درباره امکان تولید یا تامین یک مدل خاص، باید مشخصات محصول مورد نظر و ظرفیت های واقعی تولید یا تامین بررسی شوند.
فنرهای میکرو در صنایع پزشکی، الکترونیک، خودروسازی، ساعت سازی، ابزارهای دقیق، آزمایشگاهی، رباتیک، اتوماسیون صنعتی و برخی تجهیزات هوافضا استفاده می شوند. نوع کاربرد به اندازه، جنس، نیروی کاری و طراحی فنر بستگی دارد.
خیر. فنرهای میکرو می توانند فشاری، کششی، پیچشی یا دارای شکل های ویژه باشند. نوع مناسب بر اساس جهت نیرو، مقدار حرکت و عملکرد مورد نیاز دستگاه انتخاب می شود.
ابعاد نصب، قطر سیم، طول آزاد، نوع عملکرد، نیروی کاری، میزان تغییر شکل، جنس مورد نیاز و شرایط محیطی از اطلاعات مهم هستند. ارائه نقشه فنی یا نمونه قطعه نیز می تواند به تعیین مشخصات کمک کند.
نه لزوما. دوام فنر به طراحی، جنس، کیفیت ساخت، میزان تنش و شرایط کاری بستگی دارد. با این حال، در ابعاد میکرو کنترل تلرانس ها و کیفیت ساخت اهمیت زیادی دارد و باید با توجه به کاربرد واقعی ارزیابی شود.
