برخلاف فنرهای فشاری که بیشتر برای تحمل نیروی محوری به کار می روند، فنر حلزونی معمولا با حرکت زاویه ای و گشتاور سروکار دارد. زمانی که فنر پیچیده یا جمع می شود، انرژی در ساختار فلزی آن ذخیره شده و با آزاد شدن نیرو، فنر تمایل دارد به وضعیت اولیه خود بازگردد. همین ویژگی باعث شده است که این قطعه در تجهیزات صنعتی، خودروسازی، ابزارهای اندازه گیری، تجهیزات خانگی و مکانیزم های جمع شونده کاربرد داشته باشد. در این مقاله از این شرکت فنر سازی ساختار فنر حلزونی، نحوه عملکرد، انواع، مواد مورد استفاده، کاربردها و نکات مهم انتخاب آن را بررسی می کنیم.

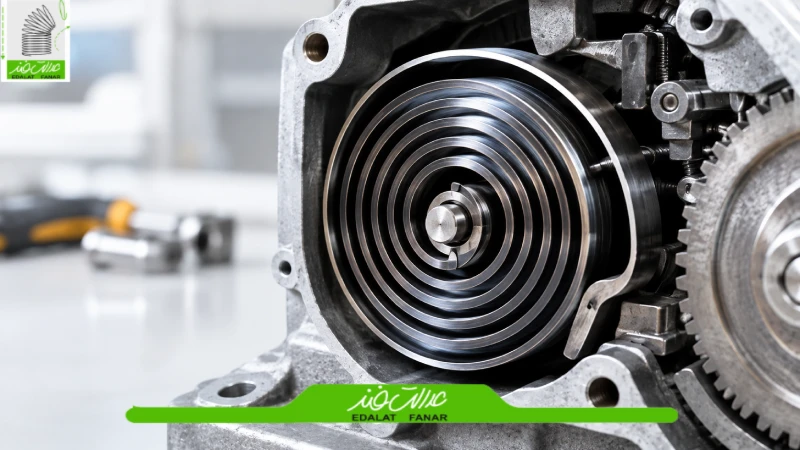

فنر حلزونی یا Spiral Spring معمولا از نوار تخت تشکیل شده و حلقه های آن در یک صفحه و به صورت هم مرکز قرار می گیرند. در مقابل، فنرهای مارپیچ یا هلیکال متداول معمولا از سیم گرد ساخته می شوند و شکل آنها به صورت سه بعدی و استوانه ای است. فنر فشاری، کششی و برخی فنرهای پیچشی در گروه فنرهای هلیکال قرار می گیرند، در حالی که فنر حلزونی تخت برای کاربردهایی که نیاز به حرکت دورانی و طراحی فشرده دارند، گزینه متفاوتی محسوب می شود. منابع تخصصی نیز فنرهای پیچشی را به دو گروه کلی هلیکال و اسپیرال تقسیم می کنند. در نتیجه، هنگام سفارش فنر نباید تنها به عنوان «فنر مارپیچ» اکتفا کرد. مشخص کردن شکل مقطع، نحوه اعمال نیرو، جهت چرخش و کاربرد نهایی برای انتخاب نوع صحیح فنر اهمیت زیادی دارد.
فنرهای حلزونی را می توان بر اساس شکل، نحوه قرارگیری نوار، میزان فاصله بین حلقه ها و نوع کاربرد دسته بندی کرد. در عمل، طراحی فنر معمولا متناسب با نیاز مکانیزم انجام می شود.
یکی از مهم ترین ویژگی های آن، توانایی ذخیره انرژی چرخشی در حجم نسبتا کم است. این مدل در ساعت ها، تجهیزات اندازه گیری، مکانیزم های جمع شونده و برخی ماشین آلات کاربرد دارد.
فنرهای حلزونی قدرتی برای ذخیره مقدار قابل توجهی انرژی مکانیکی و آزادسازی آن در زمان مناسب طراحی می شوند. در این مدل، تعداد دورها، ابعاد نوار و جنس ماده باید متناسب با گشتاور مورد نیاز انتخاب شود. از این فنرها می توان در مکانیزم های جمع شونده، تجهیزات صنعتی و برخی سیستم های انتقال حرکت استفاده کرد.
Clock Spring یکی از شناخته شده ترین شکل های فنر اسپیرال است. نمونه سنتی آن در ساعت های مکانیکی برای ذخیره انرژی مورد استفاده قرار می گیرد. در کاربردهای جدید نیز اصطلاح Clock Spring برای برخی مکانیزم های فنری چرخشی به کار می رود.
طراحی فشرده و قابلیت تولید گشتاور باعث شده است فنر حلزونی در تجهیزات مختلف استفاده شود. کاربرد این فنر محدود به یک صنعت خاص نیست و می توان آن را در سیستم های خودرویی، صنعتی، الکترونیکی، پزشکی و ابزارهای اندازه گیری مشاهده کرد.
یکی از حوزه های مهم استفاده از فنرهای اسپیرال، صنعت خودرو است. در برخی سیستم های فرمان، مکانیزم های جمع کننده کمربند ایمنی و مجموعه های مختلف کنترل حرکت از ساختارهای فنری حلزونی استفاده می شود. در این کاربردها، فنر باید بتواند تعداد زیادی چرخه حرکتی را با عملکرد قابل اعتماد تحمل کند. انتخاب ماده، ابعاد و طراحی مناسب اهمیت زیادی دارد، زیرا خرابی فنر می تواند عملکرد مکانیزم مربوطه را مختل کند.
مترهای نواری نمونه شناخته شده ای از کاربرد فنر حلزونی هستند. هنگام بیرون کشیدن نوار، انرژی در فنر ذخیره می شود و پس از رها کردن آن، فنر نیروی لازم برای جمع شدن نوار را ایجاد می کند.
در ماشین آلات صنعتی می توان از فنرهای حلزونی برای ایجاد حرکت برگشتی، جمع کردن کابل و تسمه، ایجاد گشتاور و کنترل حرکت قطعات استفاده کرد. در برخی ماشین آلات، استفاده از چنین فنری به کاهش فضای مورد نیاز مکانیزم و ساده تر شدن طراحی کمک می کند.
فنرهای اسپیرال در برخی تجهیزات پزشکی، ابزارهای دقیق و تجهیزات الکترونیکی نیز کاربرد دارند. در این حوزه ها معمولا اندازه کوچک، عملکرد تکرارپذیر، کنترل گشتاور و دوام اهمیت زیادی دارد. منابع صنعتی کاربرد این نوع فنر را در تجهیزات پزشکی و الکترونیکی نیز گزارش کرده اند.
مکانیزم های جمع کننده سیم، تایمرهای مکانیکی و برخی سیستم های بازگشت دهنده در لوازم خانگی می توانند از فنرهای حلزونی استفاده کنند. هدف اصلی در این موارد، ایجاد نیروی برگشت یا گشتاور در یک فضای محدود است.
فنر حلزونی در مقایسه با بسیاری از ساختارهای فنری، مزایای مشخصی دارد. مهم ترین مزیت آن، امکان ذخیره انرژی چرخشی در فضای نسبتا کم است. از دیگر مزایای آن می توان به موارد زیر اشاره کرد:
البته عملکرد واقعی فنر به طراحی، جنس، عملیات حرارتی، شرایط نصب و نوع بارگذاری وابسته است و صرفا انتخاب شکل حلزونی تضمین کننده عمر بالای قطعه نیست.
انتخاب فنر حلزونی مناسب تنها بر اساس ابعاد ظاهری انجام نمی شود. ابتدا باید مشخص شود فنر در چه مکانیزمی قرار می گیرد و قرار است چه وظیفه ای را انجام دهد.میزان گشتاور مورد نیاز، جهت چرخش، تعداد دور، قطر داخلی و خارجی، عرض و ضخامت نوار، نوع اتصال دو سر فنر، جنس، شرایط دمایی و میزان استفاده روزانه از مهم ترین پارامترهای انتخاب هستند. همچنین اگر فنر قرار است جایگزین قطعه قبلی شود، بهتر است مشخصات فنر موجود، ابعاد محل نصب و شرایط عملکرد آن بررسی شود. در پروژه های صنعتی، ارائه نقشه یا نمونه قطعه می تواند به تولید دقیق تر کمک کند.
بله. یکی از مزیت های مهم تولید صنعتی فنر، امکان طراحی آن بر اساس نیاز کاربرد است. قطر، ضخامت، عرض نوار، تعداد دور، نوع اتصال، جهت پیچش و جنس ماده می توانند بر اساس مشخصات پروژه تعیین شوند.برای سفارش یک فنر حلزونی سفارشی، اطلاعاتی مانند ابعاد محل نصب، گشتاور مورد نیاز، دامنه حرکت، جهت چرخش، تعداد سیکل و شرایط محیطی باید تا حد امکان مشخص باشد. در صورتی که اطلاعات فنی کامل در دسترس نباشد، بررسی نمونه فنر یا قطعه مشابه نیز می تواند به تعیین مشخصات مورد نیاز کمک کند.
از فنرهای حلزونی در مترهای اندازه گیری، ساعت ها، مکانیزم های جمع کننده، تجهیزات صنعتی، خودرو، برخی تجهیزات پزشکی و سیستم های الکترونیکی استفاده می شود. انتخاب صحیح این فنر به عواملی مانند جنس، ضخامت، عرض، قطر، تعداد دور، گشتاور، دامنه حرکت و شرایط کاری بستگی دارد. اگر برای یک ماشین یا مکانیزم صنعتی به فنر حلزونی سفارشی یا فنر با ابعاد مشخص نیاز دارید، بررسی دقیق مشخصات فنی پیش از تولید اهمیت زیادی دارد. عدالت فنر می تواند در زمینه ساخت و تامین انواع فنرهای صنعتی، متناسب با نیاز و مشخصات فنی پروژه، مورد استفاده قرار گیرد.
فنر حلزونی نوعی فنر صنعتی است که معمولا از نوار فلزی تخت ساخته شده و به شکل مارپیچ پیچیده می شود. این فنر برای ذخیره و آزادسازی انرژی چرخشی و ایجاد گشتاور یا حرکت برگشتی کاربرد دارد.
فنرهای حلزونی در مکانیزم هایی استفاده می شوند که به حرکت چرخشی، نیروی برگشتی یا جمع شدن یک قطعه نیاز دارند. مترهای نواری، ساعت ها، کابل جمع کن ها، تجهیزات صنعتی و برخی سیستم های خودرویی از نمونه های کاربرد آن هستند.
برای انتخاب یا ساخت فنر حلزونی بهتر است اطلاعاتی مانند قطر داخلی و خارجی، عرض و ضخامت نوار، تعداد دور، جهت چرخش، گشتاور مورد نیاز، دامنه حرکت، نوع اتصال و شرایط محیطی مشخص باشد. در صورت وجود نمونه یا نقشه فنی، بررسی آن می تواند فرآیند انتخاب و تولید را دقیق تر کند.
