فنرها قطعات بسیار رایجی هستند و تقریبا در هر صنعتی یافت می شوند. آن ها اجسامی هستند که انرژی پتانسیل مکانیکی را ذخیره می کنند و به طور گسترده در انواع تجهیزات صنعتی، خودرو سازی و بسیاری از لوازم خانگی استفاده می شود. در ادامه به این سوال که فنر دوقلو چیست پاسخ خواهیم داد و انواع کاربرد فنر دوقلو را شرح می دهیم.
پیش از اینکه توضیح بدهیم که فنر دوقلو چیست باید بگوییم که تقسیم بندی فنرها بر اساس نوع ساختمان و شکل آن هاست. از انواع فنرهای صنعتی می توان به فنر کششی، فنر فشاری و فنر پیچشی اشاره کرد که این فنر نیز از نوع فنر پیچشی است.
این فنر از دو مجموعه حلقه تشکیل شده است که یک مجموعه دایره ای سمت چپ و دیگری دایره ای راست است. این دو مجموعه به یکدیگر مرتبط هستند و به صورت موازی کار می کند. گشتاور کل فنر دو برابر مجموع گشتاور اعمال شده از هر مجموعه است. در ادامه بیشتر با ویژگی های فنر پیچشی آشنا می شویم تا فنر دوقلو را نیز بهتر بشناسیم.
یکی از جنبه های مهم فنرهای پیچشی جهت اعمال نیرو است. با توجه به اینکه قطر داخلی فنر پیچشی با باز شدن فنر پیچشی کاهش می یابد و طول آن افزایش می یابد، جهتی که در آن نیرو وارد می شود جهتی است که فنر بسته می شود.
فنر پیچشی یکی از فنرهایی است که برای ذخیره و انتقال انرژی دورانی طراحی شده است. فنرهای پیچشی بر خلاف فنرهای فشاری و کششی که با فشار و کشش کار می کنند با نیروی دورانی کار می کنند. برای تولید فنر از سیم با ضخامت 0.2 تا 90 میلی متر استفاده می شود.
هنگامی که این فنرها می چرخند، اتفاقی که می افتد این است که نیرویی در سمت مخالف آن وارد می کنند که مربوط به شدت پیچش است. وظیفه این فنرها ذخیره انرژی مکانیکی در هنگام پیچش و بازگشت به حالت اولیه در صورت آزاد شدن و انتقال انرژی است. نکته مهم در مورد این فنرها این است که در طول فرآیند چرخش آن ها می توانند تغییر کنند. این تغییرات عبارتند از:
1- تعداد حلقه های فنر را افزایش می دهد که برای هر چرخش 360 درجه یک حلقه به تعداد کل حلقه ها اضافه می کند.
2- باعث افزایش طول فنر با چرخاندن قطر سیم می شود.
3- کاهش قطر متوسط حلقه پایه

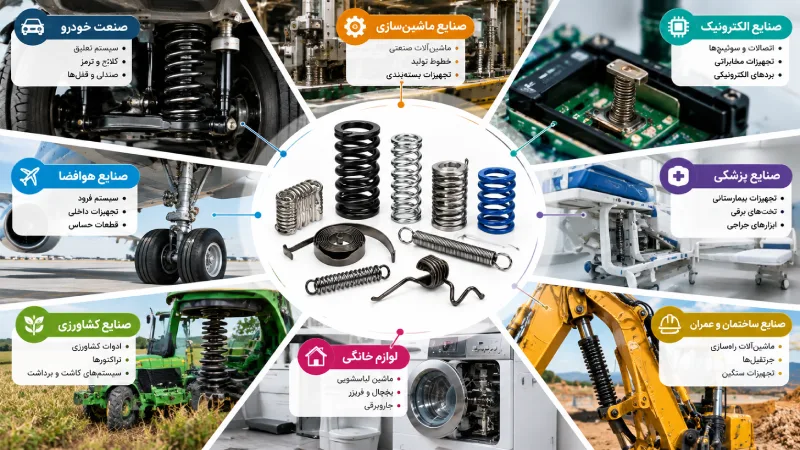

شاید برای شما هم جالب باشد که بدانید کاربرد فنر دوقلو چیست؟ باید بگوییم که کاربرد فنرهای دوقلو و پیچشی در صنعت خودرو بسیار زیاد است. سیستم های تعلیق خودرو، کلاچ، دنده، شاسی و غیره. از جمله قطعاتی هستند که از این فنرها در ساخت و ساز استفاده می شود. هم چنین ساعت های آویزان از دیگر کاربردهای آن هاست.
صنایع پزشکی، تخت، صندلی و غیره از دیگر موارد استفاده از این منابع است. علاوه بر آن این فنرها برای لولای درب خانه، لولای درب ماشین، دستگاه های موبایل و صفحه کلید صنعتی مورد استفاده است.
این نوع فنر پیچشی کاربردهای زیادی دارد و حتی فنرهای مورد استفاده در قلاب جرثقیل یا فنرهای قفل درب خودرو از کاربردهای فنر دوقلو پیچشی هستند.
در این قسمت بعد از بررسی کامل کاربرد این فنر به بررسی مواد اولیه فنر دوقلو می پردازیم. دقت داشته باشید که این مواد در تمامی فنرها معمولا مشترک است.
برای ساخت فنرهای با مقاومت بالا از فولاد کربن بالا استفاده می شود که استحکام و پایداری فنر را نیز افزایش می دهد. آلیاژهای فولادی رایج ترین مواد مورد استفاده در فنرها هستند.
آلیاژها با محتوای کربن بالا، فولاد کروم سیلیکون، فولاد کروم وانادیوم و فولاد ضد زنگ اغلب برای ساخت فنرها استفاده می شوند. مواد سرامیکی در فنرهای کویل دار برای دماهای بالا مناسب هستند.
برخی از فلزات غیر آهنی مانند فسفر، برنز و تیتانیوم در مکان هایی که مقاومت در برابر خوردگی بالا مورد نیاز است استفاده می شود، هم چنین از مس در فنرهایی که جریان الکتریکی را هدایت می کنند (به دلیل مقاومت الکتریکی کم) استفاده می شود.
این ماده که معمولاً برای فنرها استفاده می شود، برای مواقعی که مقاومت در برابر خوردگی یا حرارت زیاد مورد نیاز است ایده آل است. این آلیاژ فولاد حاوی حداقل 10.5 درصد کروم و حداکثر 1.2 درصد کربن است.
این یک آلیاژ فنری بسیار محبوب و همه کاره است و در بازارها و صنایع مختلف از جمله معماری، صنعتی، هوا فضا، فرآوری شیمیایی، غذا و حمل و نقل استفاده می شود.
فولاد زنگ نزن آستنیتی برای کاربردهایی که مقاومت در برابر خوردگی مورد نیاز است مفید است. فولاد ضد زنگ مارتنزیتی نیز مقاومت خوبی در برابر خوردگی دارد و بسیار مغناطیسی است، اگرچه هدایت الکتریکی کمی در آن وجود دارد.
فولاد کربن بالا هم چنین آلیاژ بسیار محبوبی است که توسط سازندگان فنر صنعتی در تولید فنر استفاده می شود. فولاد کربنی تا 2.1 درصد کربن دارد، هر چه درصد بیشتر باشد، آلیاژ قوی تر است. خواص این ماده آن را متفاوت می کند زیرا سختی و مقاومت بالایی در برابر سایش ایجاد خواهد کرد.
آلیاژ نیکل یک ماده همه کاره است که می تواند با فلزات مختلف آلیاژ شود و برای بسیاری از کاربردها که مقاومت در برابر خوردگی و دماهای بالا مورد نیاز است مناسب است. روغن های مبتنی بر نیکل حتی در محیط های سخت مانند کارخانه های شیمیایی یا پالایشگاه های نفت بسیار بادوام و قابل اعتماد هستند.
آلیاژهای کبالت نیکل اغلب در شرایطی انتخاب می شوند که فولاد ضد زنگ کافی نیست. این آلیاژها دارای استحکام، دوام، شکل پذیری بالا و مقاومت فوق العاده در برابر خوردگی و سایش هستند. علاوه بر مصالح بالا مصالحی نیز وجود دارد که کمتر مورد استفاده قرار می گیرند و به شرح زیر هستند:
برنج: برنج به عنوان یک ماده فنری مقاومت خوبی در برابر خوردگی و آب دارد. به دلیل هزینه و تغییر رنگ در طول زمان معمولاً استفاده نمی شود.
فسفر برنز: برنز فسفر به دلیل هزینه بالا، زیاد به عنوان ماده فنری استفاده نمی شود. اما برنز فسفر سرد شده مقاومت در برابر خوردگی و رسانایی الکتریکی خوبی را ایجاد می کند. سیم فنر برای انعطاف پذیری و بازگشت به طول اولیه خود باید مقاومت داشته باشد به همین دلیل گاهی از این ماده استفاده می شود.
نحوه تولید فنر دوقلو
شاید شما هم درباره ساخت و تولید فنرها کنجکاو شده باشید. پس با ما همراه باشید تا نحوه تولید فنر دوقلو و برخی از روش های دیگر تولید فنر را برای شما شرح دهیم.
تولید فنر با دستگاه فنر فرمینگ با استفاده از دستگاه فنر ساز یا CNC که یک دستگاه فنر ساز مکانیزه است نیز انجام می شود. از این نوع دستگاه برای تولید فنرهای فشاری، فنرهای پیچشی و سیم استفاده می شود.
نوع دیگر تولید فنر با فرآیندهای گرمایشی است که در آن هنگامی که فنر تولید می شود، گرما باید حذف شود تا فنر بتواند شکل خود را حفظ کند. با استفاده از گرما زدایی فنرها شکل الاستیک خود را حفظ می کنند و فشرده سازی فنر اعمال می شود.
در طول عملیات حرارتی فنر، سازنده فنر باید سیم فنر را برای یک دوره زمانی خاص تا دمای خاصی گرم کند. به عنوان مثال، اگر فنر از سیم فولادی ساخته شده باشد، دما باید به مدت 30 دقیقه 500 درجه فارنهایت باشد و اگر فنر از فولاد ضد زنگ 302 ساخته شده باشد، عملیات حرارتی باید بین 600 تا 650 درجه فارنهایت باشد.
جمع بندی
در این مطلب به کاربردهای فنرهای دوقلو و نحوه تولید آنها پرداختیم. باید دقت داشت که با توجه به اهمیت زیاد فنرها و کاربرد آن ها در کار باید از فنرهای با کیفیت و مناسب در ساخت وسایل استفاده کرد تا کیفیت و ماندگاری محصولات تولیدی تضمین شود.
